一、材質(zhì)性能評估

1. 材質(zhì)成分檢測

• 檢測內(nèi)容：

• 碳鋼 / 合金鋼：重點檢測碳（C）、錳（Mn）、硅（Si）、硫（S）、磷（P）含量，以及是否含鎳（Ni）、鉻（Cr）等合金元素（如 65Mn 彈簧鋼需含 0.62%-0.70% C、0.90%-1.20% Mn）。

• 不銹鋼：核查鉻（Cr）、鎳（Ni）、鉬（Mo）含量（如 304 不銹鋼需含 18%-20% Cr、8%-10.5% Ni），避免用 201 等劣質(zhì)鋼冒充。

• 銅合金：檢測銅（Cu）、鋅（Zn）、錫（Sn）等成分比例（如錫青銅含 8%-14% Sn）。

• 檢測方法：

• 要求供應(yīng)商提供材質(zhì)化驗單或光譜分析報告（使用 X 射線熒光光譜儀快速檢測）。

• 對高要求場景（如航空航天），可委托第三方實驗室進行化學滴定或直讀光譜儀精確檢測。

2. 硬度測試

• 標準要求：

• 普通碳鋼墊圈：硬度一般為 HRC 28-35（表面處理前）。

• 較強度鋼墊圈（如 65Mn）：經(jīng)淬火回火后硬度需達 HRC 42-48。

• 不銹鋼墊圈：304 材質(zhì)硬度≤HRC 20（軟態(tài)），如需提高硬度需特殊處理（如冷加工硬化至 HRC 30-35）。

• 檢測工具：

• 便攜式洛氏硬度計（適用于批量抽檢）或維氏硬度計（適用于薄片或精密件）。

• 抽樣規(guī)則：每批次隨機抽取 5-10 件，測試墊圈表面或切口處硬度，誤差需≤±3HRC。

二、物理性能評估

1. 尺寸精度檢測

• 主要參數(shù)：

• 內(nèi)徑（d1）：需略大于螺栓直徑（如 M8 螺栓配內(nèi)徑 8.4-8.6mm 墊圈），公差通常為 + 0.1/-0.05mm。

• 厚度（s）：標準規(guī)格中，M4 墊圈厚 0.8mm，M12 墊圈厚 2mm，公差 ±0.1mm。

• 寬度（b）：需與螺母適配（如 M10 螺母配 16mm 寬墊圈），誤差 ±0.5mm。

• 檢測工具：

• 游標卡尺（精度 0.02mm）或投影儀（用于高精度檢測），每件必測內(nèi)徑和厚度，寬度抽檢比例≥20%。

2. 彈性與疲勞性能測試

• 彈性測試：

• 壓縮回彈試驗：將墊圈壓縮至標準負荷（如 M10 墊圈壓縮至 800N），保持 30 秒后釋放，測量殘余變形量。良好墊圈殘余變形應(yīng)≤5%（即壓縮后厚度恢復(fù)率≥95%）。

• 手動簡易判斷：用手按壓墊圈，松開后應(yīng)能迅速回彈，無長久變形或開裂。

• 疲勞壽命測試：

• 振動測試：模擬實際工況（如 ISO 10816 振動標準），將墊圈與螺栓組件固定在振動臺上，以特定頻率和振幅振動（如 50Hz、振幅 2mm），記錄墊圈斷裂或失效的循環(huán)次數(shù)。合格產(chǎn)品需通過≥10 萬次振動測試無異常。

• 供應(yīng)商資質(zhì)驗證：要求提供第三方檢測報告，重點關(guān)注 “疲勞極限” 和 “循環(huán)壽命” 數(shù)據(jù)。

三、防松性能評估

1. 預(yù)緊力測試

• 測試方法：

• 使用扭矩扳手將墊圈與螺栓組件按標準扭矩（如 M10 螺栓扭矩 40N?m）擰緊，測量墊圈的預(yù)緊力（通過壓力傳感器或應(yīng)變片）。預(yù)緊力需符合設(shè)計要求（通常為螺栓屈服強度的 70%-80%）。

• 對比不同批次墊圈的預(yù)緊力離散度，誤差應(yīng)≤±10%。

2. 防松效果模擬

• 振動松脫試驗：

• 參照 ASTM F1519 標準，將裝配好的螺栓組件固定在振動試驗機上，施加軸向振動（頻率 20-2000Hz，振幅 0.15mm），持續(xù) 30 分鐘后檢查螺母松動量。合格墊圈應(yīng)能使螺母松動角度≤15°。

• 簡易方法：手工敲擊組件模擬振動，觀察螺母是否出現(xiàn)肉眼可見松動。

四、環(huán)境適應(yīng)性評估

1. 耐腐蝕測試

• 鹽霧試驗：

• 電鍍鋅墊圈：要求≥48 小時無紅銹。

• 熱鍍鋅墊圈：≥720 小時無紅銹。

• 達克羅涂層：≥1000 小時無腐蝕。

• 對表面處理后的墊圈（如鍍鋅、達克羅）進行中性鹽霧測試（ISO 9227）：

• 濕熱老化試驗：

• 將墊圈置于濕度 95%、溫度 60℃的環(huán)境箱中，持續(xù) 7 天，觀察表面是否生銹或氧化。

2. 高溫性能測試

• 耐熱性評估：

• 對于高溫場景（如發(fā)動機艙），將墊圈加熱至工作溫度（如 200℃）并保持 2 小時，冷卻后檢測硬度和彈性變化。硬度下降需≤10%，彈性恢復(fù)率≥90%。

• 不銹鋼或鎳基合金墊圈需額外驗證高溫強度（如 800℃下抗拉強度≥200MPa）。

五、參考標準與驗收流程

1. 國家標準對照

• GB/T 93-1987：《標準型彈簧墊圈》規(guī)定了尺寸、技術(shù)要求和驗收規(guī)則。

• GB/T 859-1987：《輕型彈簧墊圈》適用于輕載場景。

• GB/T 7244-1987：《重型彈簧墊圈》用于較強度連接。

• ISO 7093-1:2000：國際標準，適用于 metric 螺紋連接。

2. 驗收流程建議

1. 首批樣品驗證：新供應(yīng)商需提供樣品，按上述指標全檢，合格后簽署《樣品承認書》。

2. 批量抽檢：每批次到貨后，按 GB/T 2828.1 標準抽樣（如一般檢驗水平 Ⅱ，AQL=1.0），檢測尺寸、硬度、彈性等關(guān)鍵項。

3. 長期質(zhì)量監(jiān)控：定期（每季度或半年）委托第三方對材質(zhì)、疲勞壽命等進行型式檢驗，避免工藝波動導(dǎo)致質(zhì)量下降。

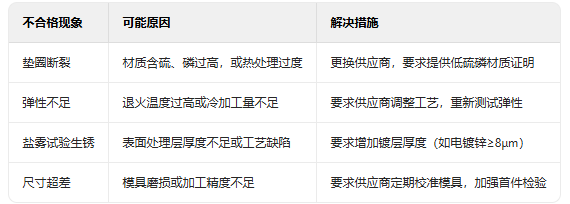

六、常見不合格問題與應(yīng)對

      評估彈簧墊圈性能需遵循 “材質(zhì)合規(guī)→尺寸準確→彈性可靠→防松有效→環(huán)境耐受” 的邏輯，結(jié)合標準檢測與實際工況模擬，避免只憑外觀或價格判斷質(zhì)量。對于關(guān)鍵設(shè)備（如壓力容器、起重機械），建議委托專業(yè)機構(gòu)進行全項目檢測，并留存檢測報告以備追溯。通過系統(tǒng)化評估，可確保彈簧墊圈在機械連接中發(fā)揮穩(wěn)定的防松作用，降低設(shè)備故障風險。
